Barrière compteur

Le projet

Ce projet permet de compter le nombre de personnes (ou objets) passant devant le capteur laser/récepteur. Ce système peut être utilisé en version grandeur nature dans une file d'attente, une allée, l'entrée d'une salle lors d'un événementiel, l'entrée d'un magasin ... etc.



Ceci est un prototype dont le but est de montrer ce que pourrait donner ce même projet en grandeur nature.

Le matériel

- Carte Arduino
- Module laser KY-008
- Récepteur laser
- Ecran LCD
- Boutons Poussoirs
------------------------------------------------------------------------------------------
- Bois, ici médium 10 mm d'épaisseur
- Colle a bois
- Vis de récupération.

Des premiers tests au succès

Les étapes de la conception

Premiers tests

Maquette réalisée



Ce démonstrateur comporte l'écran LCD à gauche. La droite simule l'entrée d'un bâtiment sur lequel est installé le laser/récepteur qui permettra d'incrémenter le compteur au fil des entrées.

Schémas de montage

Montage pour compteur 7 segments

Montage LCD

Programmes Arduino

Télécharger
Programmes selon les deux hypothèses : 7 segments ou LCD
Programmes Arduino - maquette compteur.p
Document Adobe Acrobat 245.6 KB

Détails du boitier

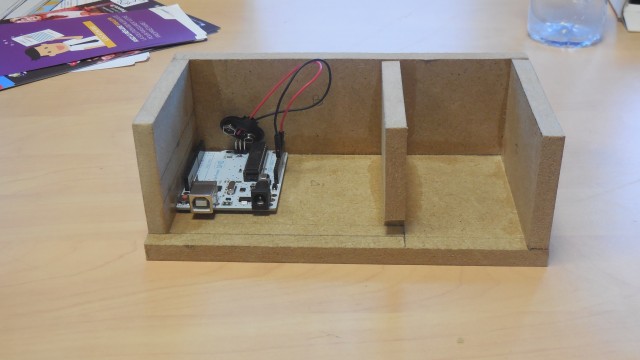

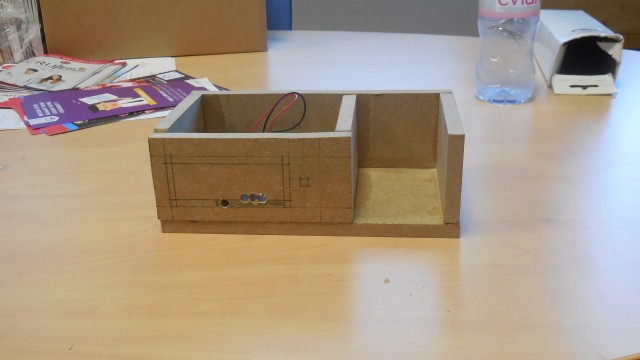

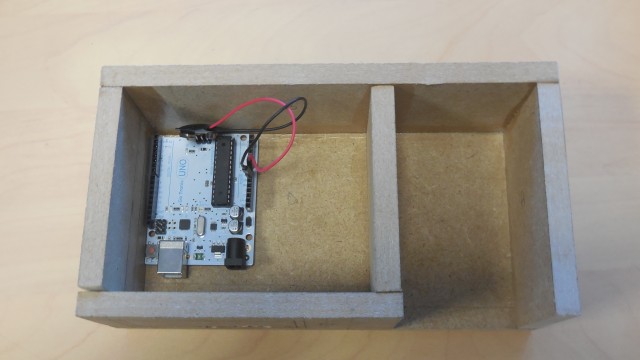

Le résultat - boitier nu

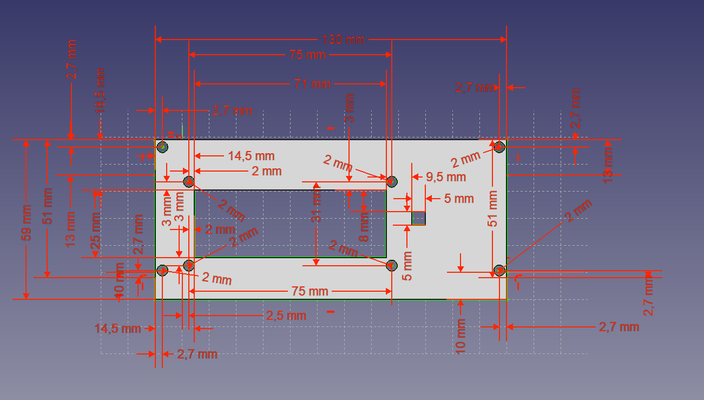

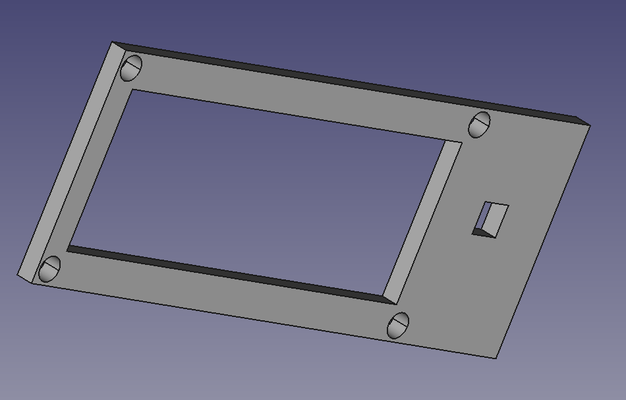

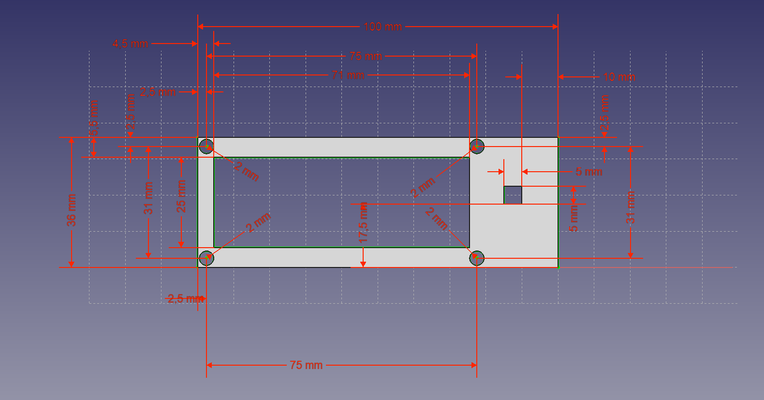

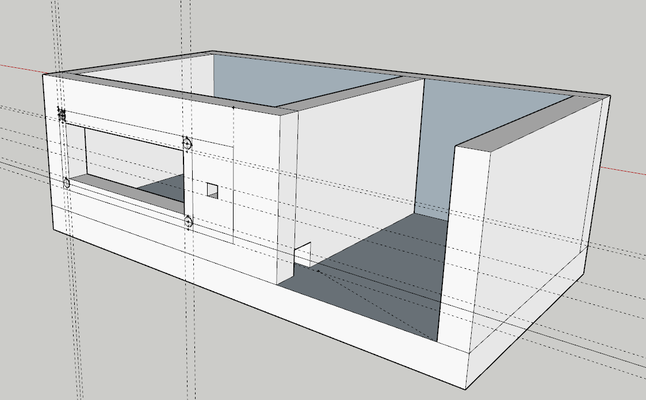

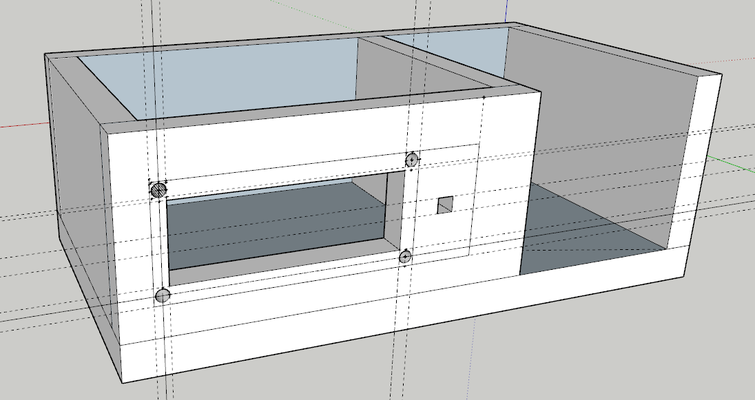

Dessin 3D

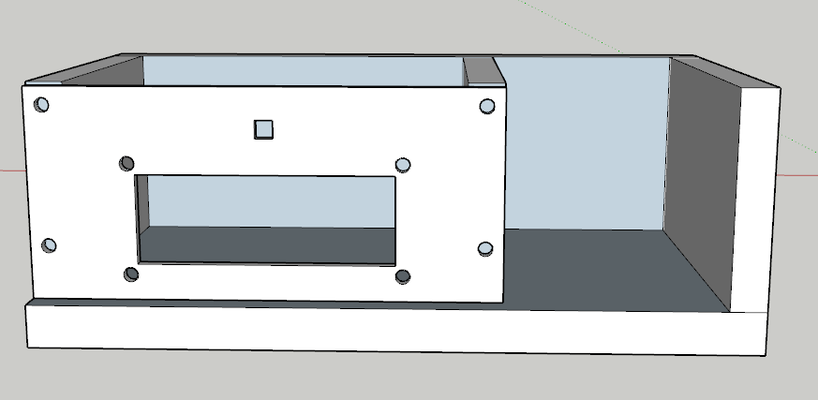

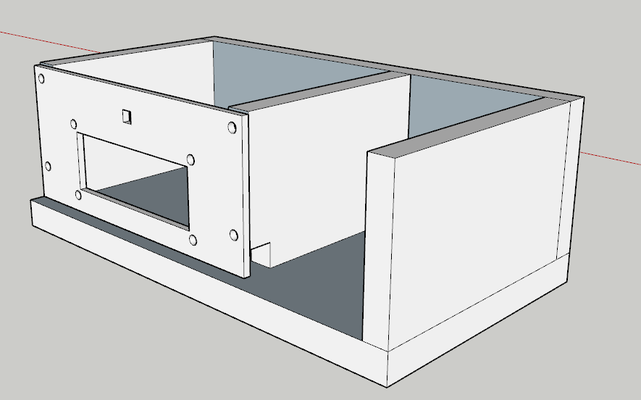

Voici les dessins réalisés sur deux types de logiciels : Freecad et Google Sketchup

Problèmes rencontrés... on apprend en essayant !

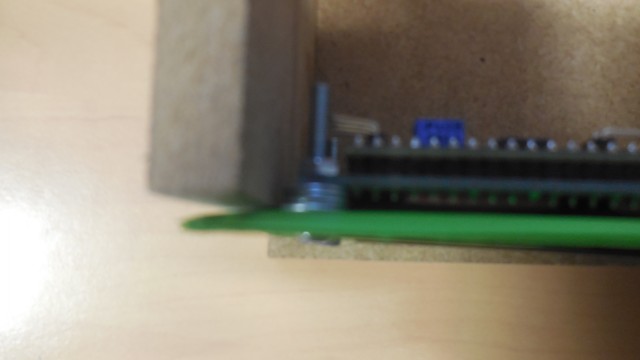

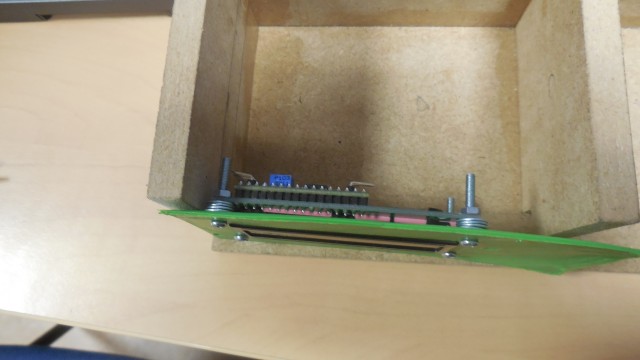

J'avais prévu au départ de fixer directement le compteur LCD sur la façade. Le problème est que je n'avais pas prévu que l'épaisseur du bois ferait que le compteur serait enfoncé et caché derrière ce qui rendait l'opération inesthétique et rendait compliqué la lecture.

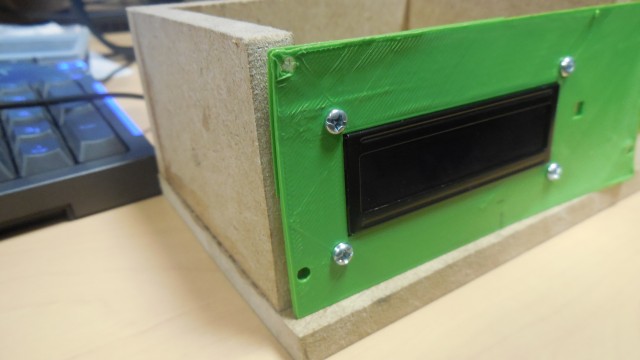

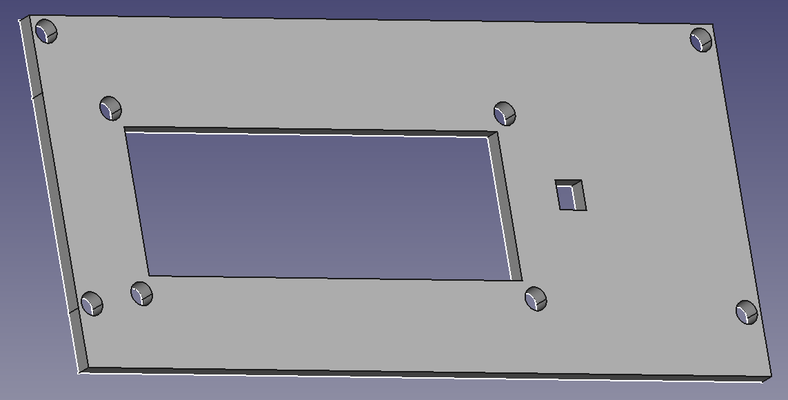

Il a fallu tout repenser et prévoir d'intégrer le compteur sur une plaque imprimée en 3D qui prenait toute la surface et se vissait directement aux extrémités.

A noter aussi un autre problème en début de projet : j’avais pris des infra-rouges. Il me fallait en réalité des capteurs Laser émetteur et récepteur. Une autre difficulté a été de minimiser le temps de réaction du capteur.
